Dipp-Strain 三维应变分析软件

    制造厂商:    日本 Ditect

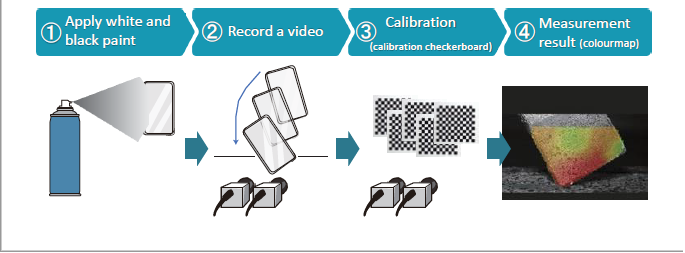

    是一款采用三维视频来量化分析试样的表面应变

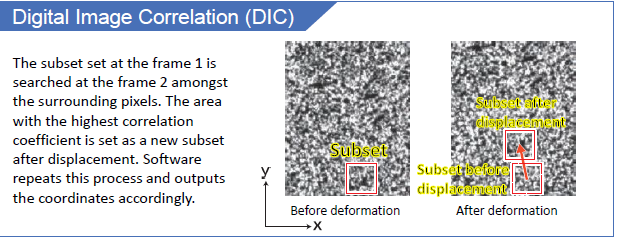

    当物体采用黑白随机图案,软件通过数字图像关联(DIC)方法测量位移和应变。软件由DITECT公司开发,该公司开发的多种测量解决方案价格低,易使用,快速精确, 用户广泛采用。

    l  多种物质如金属,塑料,木头,混凝土,玻璃,橡胶等都能测定。2D DIC 和 3D DIC (立体)都可提供。2D测量仅需一个相机,3D全场测量需要两个以上相机。

    l  可以提供全套系统包括高速相机和照明设备,也可单提供软件

    DIPP-Strain 2D (平面位移) 物体由单台相机拍摄,通过测量物体表面随机图案变化来测量形变。输出数据:

    相关产品:DITECT 高速相机, X-ViewerAD 高速模拟同步输入系统

    推荐

    OS

    Windows 10/11 Home/Pro (64bit)

    CPU

    Intel Core i5 or higher (multicore)

    HDD

    10 GB or more

    RAM

    8GB   or more

    Display

    Resolution 1920 x 1080 or better

    主要输出结果

    2D

    X-direction strain, Y-direction strain, shear train, major strain

    Stereo

    Volumetric strain, logarithmic strain, deformation gradient tensor

    输入格式

    AVI, WMV, MPEG, CINE, JPEG, BMP, GIF, TIFF, PNG

    输出格式

    AVI, WMV, MP4, JPEG, BMP, PNG
